১২০ মিটার/মিনিট উচ্চ গতির ৫ রঙের গ্রাভুর প্রিন্টিং মেশিন

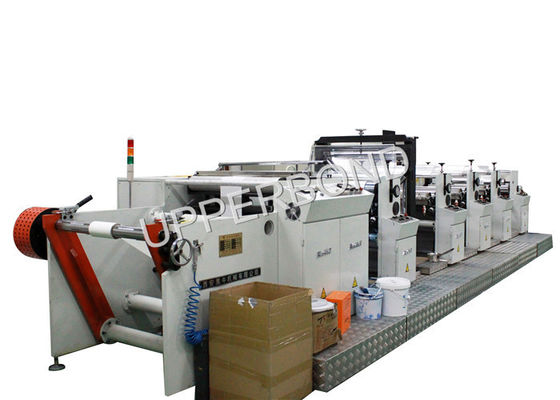

120m/min High-speed Gravure Printing Machine With 5 Colors
120m/min High-speed Gravure Printing Machine With 5 Colors 120m/min High-speed Gravure Printing Machine With 5 Colors

বড় ইমেজ :  ১২০ মিটার/মিনিট উচ্চ গতির ৫ রঙের গ্রাভুর প্রিন্টিং মেশিন

পণ্যের বিবরণ:

উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Upper Bond
সাক্ষ্যদান: CO

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: ১টি সেট
মূল্য: আলোচনাযোগ্য
প্যাকেজিং বিবরণ: কাঠের কেস
ডেলিভারি সময়: 40 কর্মদিবস
পরিশোধের শর্ত: এল/সি, টি/টি
যোগানের ক্ষমতা: 1000সেট/বছর
বিস্তারিত পণ্যের বর্ণনা
নাম: Gravure প্রিন্টিং মেশিন রোলার দৈর্ঘ্য: 700 মিমি
মুদ্রণের প্রস্থ: 6000 মিমি সিলিন্ডার ব্যাস: Φ75 মিমি
Unwinding এবং rewinding স্টেশন: একক পাওয়ার সাপ্লাই: AC220V±10% 50Hz±5%
মুদ্রণের গতি: 80-120 মি/মিনিট Unwinding এবং rewinding dia: Φ1300 মিমি
প্রিন্টিং পদ্ধতি: Gravure মুদ্রণ মুদ্রণের রঙ: 5 রং
সম্পূর্ণ ওজন: প্রায় 10 টন
বিশেষভাবে তুলে ধরা:

১২০ মিটার/মিনিট গ্রাভুর প্রিন্টিং মেশিন

,

৫ রঙের গ্রাভুর প্রিন্টিং মেশিন


১২০ মিটার/মিনিট উচ্চ গতির ৫ রঙের গ্রাভুর প্রিন্টিং মেশিন




বৈশিষ্ট্য

ডব্লিউওয়াই-৭০০ গ্রাভ প্রিন্টিং মেশিন একটি উচ্চ গতির গ্রাভ প্রিন্টিং মেশিন যা আমাদের কোম্পানির দ্বারা বিশেষভাবে কাগজের বৈশিষ্ট্যগুলির জন্য ডিজাইন এবং উত্পাদিত হয়। . এটি উচ্চ গতির মুদ্রণ উচ্চ সমাপ্ত পণ্য হার সঙ্গে একত্রিত এবং মান মডুলার gravure মুদ্রণ পদ্ধতি গ্রহণ করে। মুদ্রণ প্রস্থ 60mm এবং অপারেটিং গতি 120m ¢ / মিনিট হয়,যা কাগজ মুদ্রণের জন্য সেরা সরঞ্জাম হয়ে উঠেছে.

কাগজের মুদ্রণ এবং তার পরবর্তী প্রক্রিয়াকরণের বৈশিষ্ট্যগুলি পুরোপুরি বিবেচনা করে,প্রিন্টিং মেশিনের নকশায় পুরো প্রক্রিয়া জুড়ে মেশিনের কার্যকর কাজ নিশ্চিত করার জন্য ডাবল স্টেশন নন-স্টপিং অটোপ্যাস্টার ডিভাইস থাকা উচিত.

নতুন প্রযুক্তি এবং আনুষাঙ্গিকগুলি এর বিকাশ এবং নকশায় ব্যাপকভাবে ব্যবহৃত হয়, যা মেশিনের ক্ষমতা এবং নির্ভরযোগ্যতাকে ব্যাপকভাবে উন্নত করে। এর নিয়ন্ত্রণ পিএলসির উপর ভিত্তি করে।



প্রযুক্তিগত পরামিতি

রোলের দৈর্ঘ্য ৭০০ মিমি
মুদ্রণের প্রস্থ ৬০০০ মিমি
ব্যাসার্ধ Φ140-Φ320mm
সিলিন্ডারের ব্যাসার্ধ Φ75mm
আনউইলিং এবং রিউইলিং স্টেশন

একক


মুদ্রণের গতি

৮০-১২০ মি/মিনিট


আনউইলিং এবং রিউইলিং ডায়া Φ1300 মিমি
মুদ্রণ পদ্ধতি

গ্রাফার প্রিন্টিং


মুদ্রণের রঙ

৫টি রঙ


মোট ওজন

প্রায় ১০ টন




মুদ্রণ যন্ত্রের গঠন

মুদ্রণের অংশে মুদ্রণ ইউনিট, শুকানোর বেকার, তাপ এক্সচেঞ্জার এবং ড্রাইভ সিস্টেম রয়েছে।

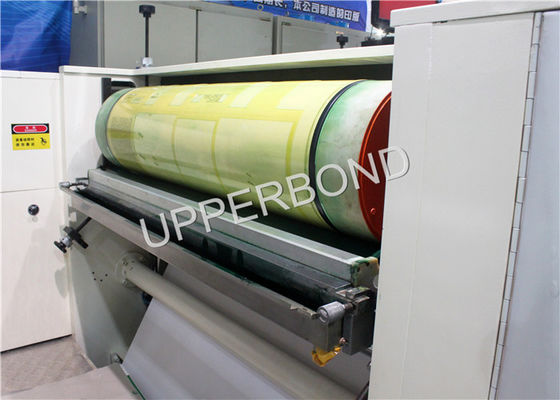

  • মুদ্রণ ইউনিট

মুদ্রণের অংশটি 5 টি রঙের স্ট্যান্ডার্ড গ্রাভারে মুদ্রণ, স্ক্র্যাপিং ব্লেড প্রেস এয়ার কন্ট্রোল, ফর্ম রোলের ক্যাম্পিংটি শ্যাফ্টের বায়ুসংক্রান্ত ক্ল্যাম্পিংয়ের রূপ গ্রহণ করে।প্রাচীর এবং শ্যাফ্ট বহুবার ম্যানুয়াল প্রুফরিডিং এবং প্রসেসিংয়ের মাধ্যমে উচ্চ শক্তির castালাই লোহার তৈরি, উচ্চ নির্ভুলতা এবং স্থিতিশীলতা সঙ্গে। বায়ুসংক্রান্ত চাপ মুদ্রণ scraper, scraper এর চাপ সমন্বয় সুবিধাজনক, scraper স্বাধীন অক্ষীয় runout দিয়ে সজ্জিত করা হয়।কাজ অবস্থা কালি সরবরাহ আরো অভিন্নতা করতে এবং নিশ্চিত করুন যে scraper একটি দীর্ঘ সেবা জীবন আছে. স্ক্র্যাপিং ব্লেডের সাথে একত্রে ব্যবহৃত কালি ট্যাঙ্কটি ভিজিয়ে রাখুন, ফর্ম রোলটি কাজের প্রক্রিয়াতে সম্পূর্ণরূপে অনুপ্রবেশ করতে পারে, যখন কম গতিতে থাকে তখন প্লাগ করা সহজ নয়,এবং একটি অপেক্ষাকৃত বন্ধ অবস্থায় ফর্ম রোলার তোলে, কালি-প্রত্যাখ্যান ঘটনা উচ্চ গতিতে ঘটেছে সহজ নয়



কালি সরবরাহ বায়ুসংক্রান্ত কালি পাম্প প্রচলন গ্রহণ করে, কালি সম্পূর্ণরূপে মিশ্রিত হতে পারে, একই সময়ে, এটি পেইন্ট অবশিষ্টাংশের কারণে মুদ্রণ সমস্যা এড়াতে পারে।সরবরাহ কালি সিস্টেম একটি মাধ্যমিক ফিল্টার (আমদানি ও রপ্তানি) ডিভাইস দিয়ে সজ্জিত করা হয়, অবশিষ্টাংশ, নিকাশী এবং ইত্যাদি মুদ্রণ এলাকায় প্রবেশ এড়াতে পারেন, স্টেইনলেস স্টীল থেকে তৈরি কালি ব্যারেল, এটা সুন্দর দেখায় এবং জারা প্রতিরোধের,চারটি গ্রুপের মধ্যে পাওয়ার ট্রান্সমিশন সংযোগের জন্য কোন ক্লিয়ারেন্স স্প্রিং সংযোগ গ্রহণ করে, এটি পাওয়ার ট্রান্সমিশনের সুনির্দিষ্ট সিঙ্ক্রোনাইজেশন নিশ্চিত করতে পারে; এছাড়াও প্রগতিশীল বৃদ্ধি টেনশন নকশা কারণে, উচ্চ নির্ভুলতা এবং স্থিতিশীলতা সঙ্গে মুদ্রণ করে তোলে।মুদ্রণ এবং গ্রহণ একক ঢালাই লোহা প্রাচীর হয়, এটি ভাল শক শোষণ কর্মক্ষমতা এবং পর্যাপ্ত অনমনীয়তা আছে, মেশিন কর্মক্ষমতা উচ্চ গতি এবং দীর্ঘমেয়াদী কাজ স্থিতিশীলতা নিশ্চিত।সিলিন্ডারের চাপের মোড (চিত্র 8), মুদ্রণ প্লেটটি 140-140 মিমি ব্যাসার্ধের একটি বড় পরিসরে পছন্দসইভাবে সামঞ্জস্য করা যেতে পারে, যা মুদ্রণ পণ্যের পুনরাবৃত্তি দৈর্ঘ্য উল্লেখযোগ্যভাবে পরিবর্তন করার জন্য উপযুক্ত।



এটি স্বতঃস্ফূর্তভাবে বিভিন্ন গ্রুপের মধ্যে স্বয়ংক্রিয় সমন্বয় সিস্টেমের সাথে সজ্জিত করা যেতে পারে, ব্যবহারকারী অভ্যন্তরীণ বা আমদানিকৃত সরঞ্জাম ব্যবহার করতে প্রয়োজন উপর ভিত্তি করে সিস্টেম হতে পারে,এটি বিভিন্ন মুদ্রণ গ্রুপের মধ্যে স্বয়ংক্রিয় ওভারপ্রিন্ট অর্জন করতে পারে, সমন্বয় নির্ভুলতা 0.2 মিমি এর চেয়ে ভাল।

ম্যানুয়াল দ্বারা সম্পন্ন অক্ষীয় সমন্বয়. হ্যান্ডহুইলে পর্যবেক্ষণ স্কেল মাধ্যমে সামঞ্জস্য, দ্রুত এবং সঠিকভাবে অক্ষীয় সংস্করণ।

(২) শুকানোর বেকার

শুকানোর বেকারটি ট্রান্সলেশনালের উপায়, একটি বড় আন্দোলনের পরিসীমা রয়েছে, এটি পত্রিকার পরিধান এবং গাইড রোলার পরিষ্কারের অপারেশনকে আরও সুবিধাজনক করে তোলে।বাহ্যিক গরমকরণ পরিবাহী সিস্টেম থেকে স্বাধীন, উষ্ণ বায়ু উচ্চ গতিতে কাগজ শুকানোর বেকার উপর পৃষ্ঠের nozzle মাধ্যমে স্প্রে (চিত্র 10), দ্রাবক দ্রুত volatilize এবং নিষ্কাশন করতে।নিষ্কাশন গ্যাসের একটি অংশ নিষ্কাশন ফ্যান দ্বারা বাইরের দিকে জোর করে নির্গত হয়, সেকেন্ডারি পুনর্ব্যবহারের অংশ, এটি উচ্চতর শক্তি ব্যবহার আছে। দীর্ঘ শুকানোর বেকার নকশা কম তাপমাত্রায় কাগজ পৃষ্ঠ মুদ্রণ কালি শুকানোর জন্য আরো উপযুক্ত।এটা গত মুদ্রণ গ্রুপ পরে একটি শক্তিশালী চুলা সেট, কাগজ প্রিন্টিং কালি দ্রাবক সম্পূর্ণরূপে বাষ্পীভূত করতে পারেন, যাতে মুদ্রিত পণ্য অভ্যন্তরীণ দ্রাবক অবশিষ্টাংশ অদ্ভুত গন্ধ নির্মূল, পণ্য মান উন্নত করতে।

(৩) তাপ বিনিময় ব্যবস্থা

তাপ বিনিময় ব্যবস্থা মেশিনের দিক থেকে স্বাধীন।বৈদ্যুতিক হিটার এবং বাষ্প হিটার দ্রুত বিনিময় করতে পারেন (মেশিন বৈদ্যুতিক গরম মোড গ্রহণ করে) বিভিন্ন ব্যবহারকারীদের প্রয়োজনীয়তা পূরণ করতে (চিত্র 11)হিটার তাপমাত্রা (বা বৈদ্যুতিক ডিমপার actuators) সামঞ্জস্য করার জন্য SR73 তাপমাত্রা নিয়ামক দ্বারা MJYS চাপ নিয়ন্ত্রণ মডিউল অনুপাত নিয়ন্ত্রণ মাধ্যমে,এটি প্লাস বা মাইনাস ২ ডিগ্রি সেলসিয়াসের মধ্যে গরম বিস্ফোরণের তাপমাত্রা পরিসীমা নিশ্চিত করতে পারে, ড্রাফ্ট ফ্যানটি স্প্লিট টাইপ কম গোলমাল ফ্যান গ্রহণ করে, চলার সময় কম গোলমাল, উচ্চ নির্ভরযোগ্যতা।

(4)প্লেট ট্রান্সমিশন সিস্টেম

প্লেট ট্রান্সমিশন সিস্টেমটি প্লেট শঙ্কু শীর্ষ শ্যাফ্ট এবং ডিফারেনশিয়াল গিয়ার বক্স সোজা লীগ ফর্ম, গিয়ার কেসটি একটি হ্যান্ড ক্ল্যাচ গিয়ার দিয়ে সজ্জিত, প্লেটটি সুবিধাজনক এবং একটি রুক্ষ সংস্করণ।ডিফারেন্সিয়াল প্রক্রিয়া উপর রেজিস্টার বৈদ্যুতিক মেশিনের মাধ্যমে, এবং ড্রাইভ গিয়ার বাক্সে ডিফারেনশিয়াল সিস্টেম, সঠিক স্বয়ংক্রিয় রেজিস্টার উপলব্ধি করতে পারেন। মেশিন 6 মুদ্রণ গ্রুপ ড্রাইভ শ্যাফ্ট সোজা লীগ ফর্ম,গ্যাপলেস ইলাস্টিক কপলিংয়ের মাধ্যমে পাওয়ার মাল্টি-স্টেজ ট্রান্সমিশন, ড্রাইভ আরো সঠিক এবং মসৃণ করতে.

রোলিং এবং রোলিং

Unreeling এবং রোলিং ডাবল প্রাচীর মডেল গ্রহণ, unreeling এবং রোলিং উভয় 76 মিমি গ্রহণ অক্ষ, unreeling এবং রোলিং রোল ব্যাস 1300 মিমি পর্যন্ত হতে পারে



নিয়ন্ত্রণ ব্যবস্থা এবং অপারেশন পদ্ধতি

এই কন্ট্রোল সিস্টেম প্রধানত অন্তর্ভুক্তঃ টাচ স্ক্রিন মানুষ-মেশিন ইন্টারফেস; পিএলসি বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থাপনা; গ্রহণ এবং খালি, অটোম্যাটিক নিয়ন্ত্রণের ধ্রুবক টেনশন সিস্টেম খাওয়ানো,স্বয়ংক্রিয় নিয়ন্ত্রণের সংশোধন ব্যবস্থা, মুদ্রণ বিভাগের সাথে unreeling এবং রোলিং ট্যাকশন সিঙ্ক্রোন সার্ভো নিয়ন্ত্রণ, কম্পিউটার স্বয়ংক্রিয়ভাবে রেজিস্টার সিস্টেম, কম্পিউটার stroboscopic পর্যবেক্ষণ সিস্টেম,চুলা এর তাপমাত্রা স্বয়ংক্রিয় নিয়ন্ত্রণ সিস্টেম, বৈদ্যুতিক, বায়ুসংক্রান্ত, ড্রাফ্ট ফ্যান, ইত্যাদি পিএলসি ক্রম নিয়ন্ত্রণ এবং নিরাপত্তা interlock,ইউনিট কাজের অবস্থা গুরুত্বপূর্ণ অংশ যেমন হ্রাসকারী হাউজিং এবং অ্যালার্ম ফাংশন তাপমাত্রা পর্যবেক্ষণইত্যাদি

উপরের অংশগুলির অপারেশন রেফারেন্সের জন্য পৃথক নির্দেশাবলী রয়েছে, অপারেটররা দয়া করে মনোযোগ সহকারে পড়ুন এবং কর্মক্ষমতা এবং অপারেশন সম্পর্কে ভাল জানেন।

মেশিনের অপারেটিং সিস্টেমের দুটি কাজের অবস্থা রয়েছে, একটি হ'ল ম্যানুয়াল অপারেশন, অন্যটি স্বয়ংক্রিয় কাজের অবস্থা, মাস্টার আর্ক ডায়াল বিভাগ সুইচ দ্বারা নির্বাচিত কাজের অবস্থা।

ম্যানুয়াল অবস্থায়, মেশিনের প্রতিটি অংশের ক্রিয়া সর্বদা শুকানোর বেকারকে অন্তর্ভুক্ত করে খোলা এবং বন্ধ; সম্মিলন এবং মুছার রোলের পৃথক;সংমিশ্রিত এবং পৃথক স্ক্র্যাপার, সংমিশ্রণ এবং পৃথক ট্র্যাকশন, ইত্যাদি

সমস্ত ম্যানুয়াল অপারেশন মাধ্যমে নিয়ন্ত্রণ প্যানেল সুইচ বুঝতে, স্বয়ংক্রিয় অবস্থায়, উপরে অপারেশন এক বোতাম কর্ম দ্বারা সঞ্চালিত করা যেতে পারে।






ছবি

১২০ মিটার/মিনিট উচ্চ গতির ৫ রঙের গ্রাভুর প্রিন্টিং মেশিন 0
